Kondenzační (gelová) sušička stlačeného vzduchu FLEX - FLX 4.1

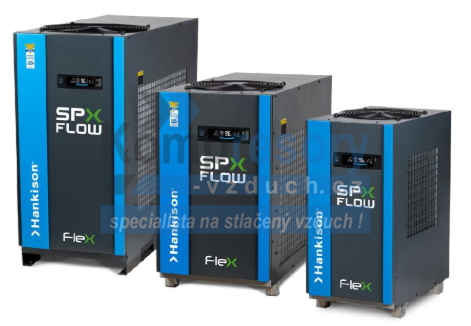

Kondenzační sušičky FLEX

Kondenzační sušiče řady FLEX představují ideální řešení pro zajištění spolehlivé a ekonomicky výhodné výroby suchého stlačeného vzduchu. Unikátním technickým návrhem bylo dosaženo přizpůsobení spotřeby elektrické energie aktuálnímu zatížení sušiče, kdy závislost mezi spotřebou elektrické energie a zatížením sušiče je v celém rozsahu 0% až 100% lineární. To má za následek úsporu spotřebované elektrické energie. Například při 60% průtoku stlačeného vzduchu dosahuje spotřeba standartního kondenzačního sušiče úrovně 96% maximálního příkonu. To představuje 4% úsporu energie. Oproti tomu sušiče řady FLEX vykazují při 60% zátěži pouze 60% spotřebu. Úspora elektrické energie tak činí celých 40%. Zároveň bylo dosaženo zvýšení spolehlivosti sušičů odstraněním nepotřebného recirkulačního čerpadla a s ním souvisejících potrubních propojení. Výsledkem je tak jednodušší a energeticky účinnější konstrukce. Základním ideovým řešením je akumulace chladu v PCM gelu. Naakumulovaný chlad je vydáván postupně dle zatížení sušiče a chladivový okruh pracuje pouze, když je zapotřebí PCM gel opět dochladit. Sušiče jsou vybaveny řídící jednotkou s LCD displejem, který kromě základních informací, jako jsou tlakový rosný bod, celková provozní doba sušiče, provozní čas chladivového kompresoru, chybová hlášení, zobrazuje také % uspořené elektrické energie. U sušičů FLX 1.5 – FLX 20.1 obsahuje řídící jednotka navíc USB port pro aktualizaci software a archivaci provozních dat, možnost vzdáleného monitoringu prostřednictvím RS 485 (Modbus) a Bluetooth.

 Popis funkce:

• Chladivový kompresor stlačí chladivo. Ohřáté stlačené chladivo je následně předchlazeno v kondenzátoru. Odtud chladivo proudí do expandéru, kde expanduje, čímž se ochladí. V chilleru následně předá chlad PCM gelu a vrací se okruhem zpět do chladivového kompresoru.
• Stlačený vzduch ve vstupní části 3+1 výměníku (reheater) předá část tepla vystupujícímu chladnému sušenému vzduchu a předchladí se. Dále proudí do chilleru, kde je zchlazen prostřednictvím PCM a dochází tak ke kondenzaci vodních par. Vysušený chladný vzduch se vrací do vstupní části 3+1 výměníku (reheater), kde nyní odebere část tepla vstupujícímu stlačenému vzduchu a tím jej předchladí.
• Zkondenzované vodní páry jsou odvedeny odvaděčem ven ze sušiče.
